Модули ввода-вывода для КИП: применение, преимущества и выбор оборудования

В промышленной автоматизации надежность технологических процессов во многом зависит от того, насколько стабильно работают системы сбора и передачи данных. Датчики, исполнительные устройства и контроллеры должны корректно обмениваться сигналами, а используемое оборудование — обеспечивать согласование различных уровней и защиту от внешних помех.

При проектировании или модернизации автоматизированных систем поэтому важно учитывать не только характеристики отдельных приборов, но и общую архитектуру сети, особенности электропитания, качество измерительных каналов и условия эксплуатации оборудования.

Как работают модули ввода-вывода в системах КИП

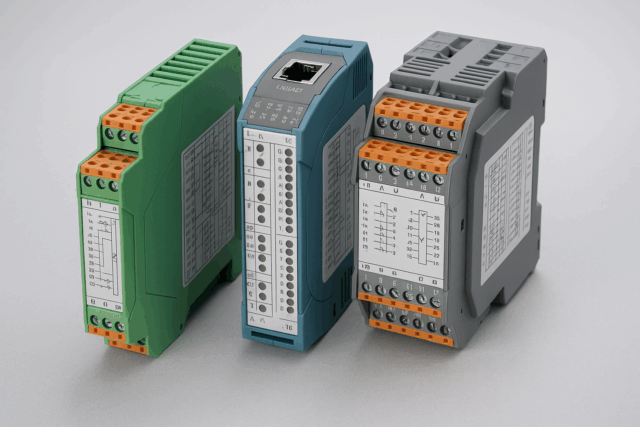

Связующим звеном между полевыми устройствами и системой управления выступает модуль ввода-вывода. Он получает сигналы от датчиков, преобразует их в необходимый формат и передает информацию в ПЛК. Поэтому когда наступает момент блок ввода вывода, то его выбору уделяется особое внимание. В обратном направлении модуль принимает команды контроллера и передает их исполнительным механизмам.

В зависимости от модели оборудование может работать с разными типами сигналов:

• токовыми петлями 4–20 мА;
• аналоговыми сигналами 0–10 В;
• термопарами и термосопротивлениями;
• дискретными входами;
• релейными и транзисторными выходами;
• импульсными сигналами.

Для промышленных объектов большое значение имеет гальваническая развязка каналов. Она помогает защитить оборудование от помех и снизить вероятность распространения неисправности по системе. При эксплуатации в цехах или на открытых площадках также учитываются температурный диапазон, влажность, вибрация и степень защиты корпуса.

В зависимости от архитектуры системы могут применяться компактные модули на DIN-рейку или распределенные I/O-решения, подключаемые по RS-485, Modbus и промышленным Ethernet-протоколам.

Какие преимущества дают I/O-модули на производстве

Грамотно подобранный модуль ввода-вывода помогает сделать измерительные цепи более стабильными, а управление технологическими процессами — более предсказуемым. Особенно это важно на объектах с большим количеством датчиков и протяженными линиями связи.

К основным преимуществам относятся:

• Повышение точности контроля. Корректная обработка и фильтрация сигналов уменьшают количество ошибочных показаний.
• Сокращение простоев. Функции диагностики позволяют быстрее обнаруживать проблемы с линиями и подключенными устройствами.
• Повышение безопасности. Надежная обработка дискретных сигналов и межблокировок снижает риск неправильного срабатывания оборудования.
• Рациональное использование ресурсов. Точный контроль параметров помогает оптимизировать расход сырья, электроэнергии и других ресурсов.
• Возможность расширения системы. Модульная архитектура позволяет добавлять новые каналы без полной перестройки автоматизированного комплекса.

Дополнительную роль играют индикация состояния каналов, контроль обрывов и коротких замыканий, а также регистрация событий. Эти функции упрощают диагностику и техническое обслуживание.

На что обратить внимание при выборе модуля ввода-вывода

Подбирать оборудование необходимо с учетом конкретной задачи. В первую очередь следует определить типы сигналов, количество каналов и особенности взаимодействия с используемым контроллером.

Основными критериями являются:

• Условия эксплуатации. Температура, влажность, вибрационные нагрузки, наличие пыли и агрессивных веществ.
• Типы сигналов. Необходимо проверить поддержку токовых и напряженческих сигналов, термопар, RTD, импульсных и дискретных каналов.
• Интерфейсы связи. Учитываются RS-485, Modbus, Ethernet и другие протоколы, используемые в конкретной системе.
• Электропитание. Важно заранее определить необходимое напряжение и требования к защите от перенапряжений и помех.
• Гальваническая развязка. Особенно актуальна для сложных промышленных объектов с протяженными линиями.
• Диагностические возможности. Полезными функциями являются индикация состояния каналов, обнаружение неисправностей и регистрация событий.
• Способ монтажа. При ограниченном пространстве удобны компактные модели для DIN-рейки и решения с удобным подключением клемм.

Перед закупкой оборудования желательно составить перечень всех сигналов: определить, какие параметры измеряются, сколько каналов потребуется и с какой периодичностью должны поступать данные. Это позволяет избежать как недостатка входов и выходов, так и переплаты за ненужные функции.

Где применяются модули I/O

Модули ввода-вывода используются в самых разных промышленных и инфраструктурных системах. Их задача остается одинаковой — обеспечить надежную передачу информации между полевым оборудованием и системой управления.

В энергетике и коммунальном хозяйстве оборудование используется для сбора показаний насосных станций, тепловых пунктов, резервуаров и других объектов. Модули позволяют контролировать технологические параметры и передавать аварийные сигналы диспетчерской системе.

На предприятиях пищевой и химической промышленности I/O-модули применяются в системах контроля температуры, давления, уровня, расхода и дозирования. Здесь особенно важны стабильность измерений и устойчивость к внешним воздействиям.

В сельском хозяйстве оборудование может использоваться для автоматизации полива, контроля микроклимата, обнаружения протечек и мониторинга различных параметров на удаленных объектах. Для таких условий особенно важна надежная защита оборудования от влаги и перепадов температуры.

На складах и логистических объектах модули помогают организовать контроль инженерных систем, энергопотребления, доступа и параметров микроклимата.

Как обеспечить надежную работу оборудования

После установки модуля важно соблюдать правила эксплуатации и периодически проверять состояние системы. Необходимо контролировать подключение клемм, состояние заземления, работу индикации и отсутствие повреждений кабельных линий.

При модернизации автоматизированного комплекса также стоит заранее продумать резервирование критически важных элементов и разделение сетевых сегментов. Такой подход позволяет локализовать возможные неисправности и сократить время восстановления оборудования.

Таким образом, модули ввода-вывода являются важной частью современных систем КИП и промышленной автоматизации. Правильный подбор оборудования с учетом типов сигналов, условий эксплуатации, интерфейсов связи и требований к диагностике позволяет повысить надежность управления технологическими процессами и создать основу для дальнейшего расширения системы.
