На плоской крыше — больше панелей важнее «идеального» направления: когда восточно-западная ориентация превосходит южную

На практике оптимальная ориентация солнечной электростанции на крыше далеко не всегда сводится к простому правилу «стрелять на юг». Для множества коммерческих и плоских крыш главным ограничением оказывается не солнце, а доступная площадь. В таких условиях конфигурация модулей с ориентацией «восток–запад» может оказаться выгоднее классической южной установки, поскольку позволяет разместить больше панелей на том же участке, увеличить установленную мощность и улучшить экономику проекта.

Почему «юг» считается оптимальным и когда это не так

Традиционно ориентированная на юг фиксированная установка при оптимальном угле наклона действительно обеспечивает максимальную выработку энергии с каждой панели. Однако при ограниченной площади крыши ключевым становится показатель «мощность на единицу площади». Низко наклоненные массивы с ориентацией «восток–запад» часто обеспечивают более плотную укладку модулей и, следовательно, более высокую установленную мощность на тот же квадратный метр.

Два главных условия, при которых восточно‑западная схема имеет преимущество:

  • поверхность плоская — это обычно коммерческие плоские крыши торговых центров, складов, офисов, многоквартирных домов, а также плоские навесы и плавающие платформы;
  • низкий угол наклона — как правило от 5° до 10°, что уменьшает подъемную силу ветра, снижает взаимную затенённость рядов и упрощает балластные решения.

Пример на одной крыше: разница в мощности за тот же метраж

Для наглядности рассмотрен простой пример: на поверхности площадью 4 290 квадратных футов при использовании одинаковых 450‑ваттных модулей южная балластная установка под углом 10° вмещает 120 панелей, что даёт систему 54,0 кВт по постоянному току. При ориентации «восток–запад» с углом 8° на той же площади можно разместить 152 панели — 68,4 кВт по постоянному току. То есть при тех же габаритах и тех же модулях E–W обеспечивает рост установленной мощности на 27%. Это ключевое преимущество: больше ватт на квадратный фут — больше генерации.

Как это влияет на выработку и экономику

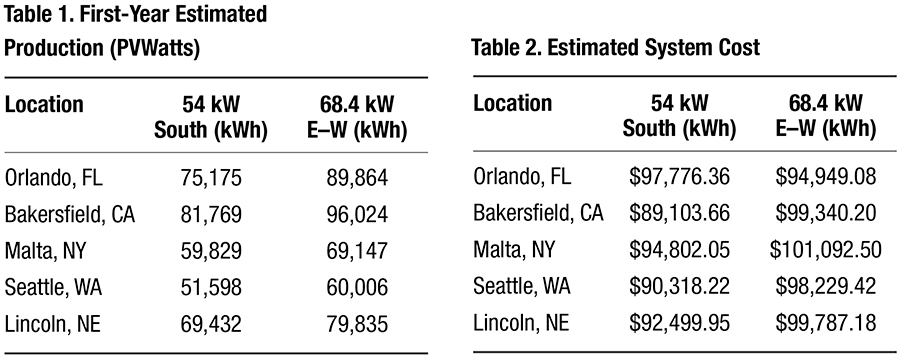

Модельные расчёты энергоотдачи проводились для ряда климатических зон с использованием стандартного инструмента для оценки солнечных систем и с учётом деградации модулей 0,5% в год. Во всех рассмотренных локациях восточно‑западные системы генерировали больше энергии не потому, что менялась эффективность отдельной панели, а потому, что на крыше было установлено больше панелей.

Экономика проекта также оказалась в пользу E–W в среднем по ряду сценариев. При оценке сметных затрат с учётом региональных ставок оплаты труда и местных конструктивных требований (например, повышенных требований к стоечным конструкциям в ветровых районах или к балласту в снежных регионах) был рассчитан показатель стоимости на установленный киловат‑пик ($/kWp). По пяти моделируемым случаям средняя стоимость за киловат для E–W была примерно на 16% ниже, чем для южной ориентации, при отдельных случаях до 23% разницы. Это означает, что при фиксированном бюджете можно установить более мощную систему в E–W варианте.

Пример: при выделенном бюджете в одном из городов северо‑запада США южная конфигурация освоит около 11,7 kWp и даст порядка 11 228 кВт·ч в первый год, тогда как E–W при том же бюджете установит порядка 13,7 kWp и обеспечит примерно 12 074 кВт·ч.

Период окупаемости и доходность

Более высокая установленная мощность и более низкая стоимость на киловат дали в моделях более короткий период окупаемости для E–W по сравнению с южными массивами. В одном из приведённых примеров, где принята цена электроэнергии и прогноз её роста, восточно‑западная система достигала окупаемости раньше. Более короткий срок окупаемости также оставляет больший финансовый буфер для замены инверторов и других капитальных расходов в течение срока службы системы.

Оценённая рентабельность инвестиций (ROI) по сценариям варьировала в широких пределах, но общий вывод был тот же: в примерах E–W давала более высокую ROI за счёт большей установленной мощности на том же пространстве и, как следствие, более высокой генерации при более выгодной стоимости на киловат.

Какие факторы пока не учтены и где E–W не заменяет южную ориентацию

Анализ был упрощён: в нём не учитывались местные льготы и субсидии, не моделировались подробно операционные и эксплуатационные расходы. Для коммерческих проектов налоговые и амортизационные механизмы могут заметно сократить сроки окупаемости. Кроме того, если возможно физически установить эквивалентную по количеству панелей южную систему, она даст большую генерацию на установленную панель; вопрос в том, можно ли вообще разместить столько панелей, сколько помещает E–W на том же квадратном метре.

Дополнительные преимущества и отраслевые тренды

E–W установки часто формируют более ровную дневную кривую генерации с увеличением производства утром и ближе к вечеру. В условиях тарифов с дифференциацией по времени суток и при наличии плат за пиковую мощность это может добавить экономическую ценность. Кроме того, в развивающемся сегменте плавающих солнечных станций такие конфигурации также могут помочь максимизировать производительность на поверхности.

Вывод

Ориентация «восток–запад» не заменяет южную во всех случаях, но при плоской поверхности и низком угле наклона она часто оказывается более выгодной решением для ограничения площадью крыши. В таких ситуациях грамотное проектное решение — не стремление к «идеальному» углу, а оптимизация плотности размещения для максимальной установленной мощности и лучшей экономической отдачи.

Авторы исследования: инженер‑механик, сертифицированный специалист по фотоэлектрическим системам и основатель компании, специализирующейся на PV и системах накопления энергии, и научная сотрудница в области маркетинга с исследовательским интересом к устойчивому развитию и взаимодействию возобновляемой энергии с потребительским поведением.
